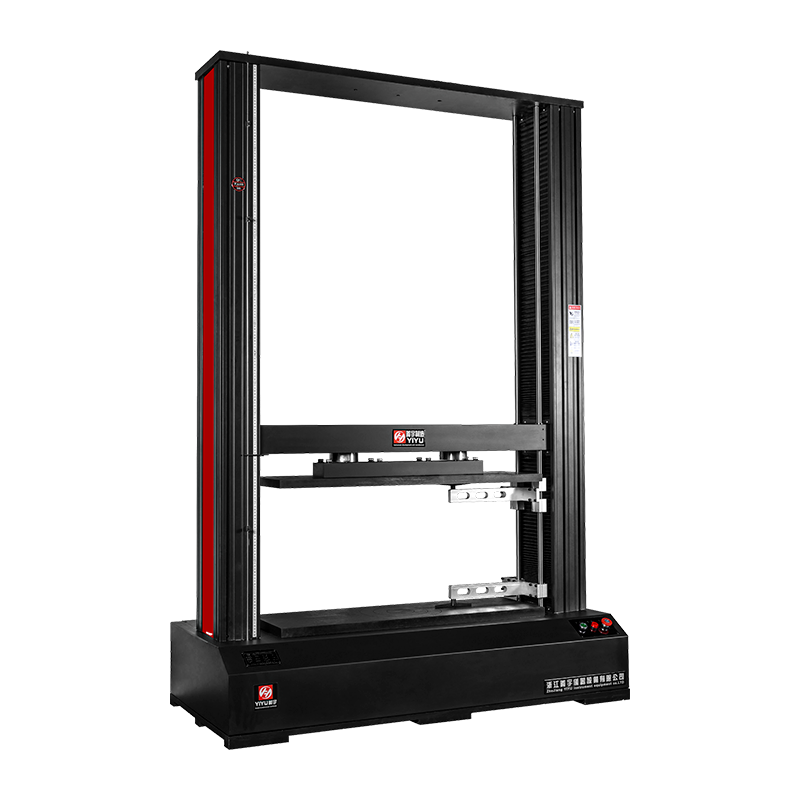

WDW-serie microcomputergestuurde ringstijfheidstestmachine

Functie

Uitgerust met kogelomloopspindels en zware lagers; begeleiding met meerdere kolommen; zelfsmerende structuur; servomotor; ingebouwde extensometer; volledig digitaal gesloten regelsysteem (ondersteunt vervorming bij constante snelheid, laden bij constante snelheid, verplaatsing bij constante snelheid en meerdere cyclusfuncties); ISO- en CE-gecertificeerd; voldoet aan normen, waaronder GB/T 16491, GB/T 2611, GB/T 9647, GB/T 19472.1, GB/T 19472.2, GB/T 16800, GB/T 18477.

Voordeel

Zorgt voor een stabiele werking op lange termijn; verbetert de laterale stijfheid en stabiele lineaire beweging van de dwarsbalk; elimineert dagelijkse onderhoudsbehoeften; garandeert teststabiliteit; maakt nauwkeurige, multi-mode testcontrole mogelijk; voldoet aan internationale kwaliteitseisen en branchespecifieke testnormen.

Voordeel

Reduceert stilstand van apparatuur en onderhoudskosten; vermijdt testfouten veroorzaakt door onstabiele bewegingen, waardoor betrouwbare gegevens worden gegarandeerd; bespaart arbeid voor routineonderhoud; ondersteunt diverse testscenario's om aan complexe testbehoeften te voldoen; zorgt voor naleving van mondiale en nationale normen, waardoor geloofwaardige testrapportage en markttoegang worden vergemakkelijkt.

Bewijs

1. Certificeringen: ISO- en CE-certificaten (waaruit blijkt dat de kwaliteit en veiligheid wereldwijd worden nageleefd); 2. Standaardnaleving: Testrapporten die afstemming met GB/T 16491, GB/T 9647 en andere genoemde normen bevestigen;3. Betrouwbaarheid van componenten: testrecords voor kogelomloopspindels en zware lagers; zelfsmerende structuur onderhoudsvrije verificatiegegevens;4. Controleprecisie: Volledig digitale kalibratierapporten met gesloten lus (waarbij de nauwkeurigheid van constante snelheid en cyclusfunctie wordt gevalideerd); 5. Functiebewijs: ingebouwde nauwkeurigheidscertificering van de extensometer; toepassingsgevallen in de industrie (bijv. testen van de stijfheid van thermoplastische pijpringen).

Project/Indicator/Model

WDW-50H

WDW-100H

Maximale testkracht

50KN

100KN

Het nauwkeurigheidsniveau van de testmachine

Niveau 1

Meetbereik kracht

1%-100% FS wordt gedurende het hele proces niet in bakken verdeeld

Relatieve fout van de indicatie van de testkracht

±1% of minder

Forceer resolutie

Bij 1/±300.000 van de maximale testkracht blijft de gehele procesresolutie ongewijzigd

Meetbereik vervorming

0,5%-100%FS

Relatieve fout van de vervormingsindicatie

Binnen ±1% van de aangegeven waarde

Vervormingsresolutie

De maximale vervorming bedraagt 1/±300.000

De relatieve fout van de verplaatsingsindicatiewaarde

De ± van de aangegeven waarde ligt binnen 0,5%.

Verplaatsingsresolutie

0,05 μm

Instelbereik krachtcontrolesnelheid

0,05-10%FS/S

Relatieve fout van krachtcontrolesnelheid

Binnen 1% van ± van de ingestelde waarde

Instelbereik straalsnelheid

0,01-500 mm/min

Effectief de ruimte comprimeren

1500 mm

Effectieve testbreedte

1000 mm

Afmetingen van de hoofdmotor (L×B×H)

1540×700×2250

1540×700×2350

Voeding

AC220V ± 10 PHz, 1,5 kW

AC220V ± 10 PHz, 1,5 kW

Gewicht van de hoofdeenheid

Ongeveer. 1200 kg

Ongeveer. 1500kg
