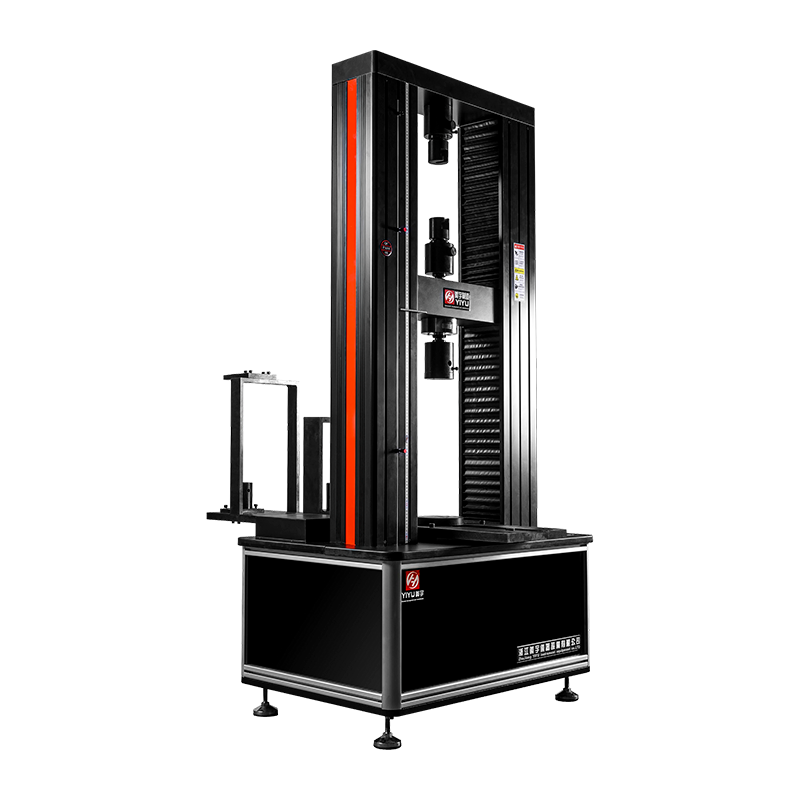

WDW-200G Mechanische prestatietestmachine voor steigerbevestigingsmiddelen voor stalen buizen

Functie

Gespecialiseerd in het testen van de mechanische eigenschappen van steigerkoppelingen van stalen buizen; zeer sterke kolomsteun, uiterst nauwkeurige kogelomloopspindel; geleiding met meerdere kolommen, zelfsmerende structuur; 14 sets armaturen (ondersteunt 17 testitems voor 3 categorieën: stalen pijpsteigerkoppelingen, mofvormige schijfkoppeling stalen pijpsteuncomponenten, komvormige stalen pijpsteigercomponenten); ISO- en CE-gecertificeerd.

Voordeel

Hoge stijfheid en stabiele lineaire beweging voor langdurig gebruik; verbeterde laterale stijfheid en onderhoudsvrij ontwerp; brede testdekking (17 items voor 3 componentcategorieën); voldoet aan de internationale kwaliteitsnormen.

Voordeel

Garandeert consistente, betrouwbare testresultaten op de lange termijn; bespaart onderhoudsarbeid en -kosten; elimineert de noodzaak voor meerdere gespecialiseerde testmachines, waardoor de investeringen in apparatuur worden verminderd; maakt naleving van wereldwijde kwaliteitseisen mogelijk en ondersteunt geloofwaardige testrapporten en markttoegang.

Bewijs

1. Certificeringen: ISO- en CE-certificaten (waaruit blijkt dat wordt voldaan aan de mondiale kwaliteits- en veiligheidsnormen);2. Structurele betrouwbaarheid: prestatietestrecords van zeer sterke kolommen en uiterst nauwkeurige kogelomloopspindels;3. Mogelijkheid tot armatuur: Technische documenten met 17 testitems voor 3 componentcategorieën;4. Onderhoudsbestendig: verificatiegegevens van de onderhoudsvrije prestaties van de zelfsmerende structuur; 5. Toepassing in de sector: Casestudies bij de productie van steigerkoppelingen en instellingen voor kwaliteitsinspectie.

Project/Indicator/Model

WDW-200G

Grote testkracht

200KN

Het nauwkeurigheidsniveau van de testmachine

Niveau 1

Meetbereik kracht

1%-100% FS wordt gedurende het hele proces niet in bakken verdeeld

Relatieve fout van de indicatie van de testkracht

±1% of minder

Forceer resolutie

Bij 1/±300.000 van de maximale testkracht blijft de gehele procesresolutie ongewijzigd

Meetbereik vervorming

0,5%-100%FS

Relatieve fout van de vervormingsindicatie

Binnen ±1% van de aangegeven waarde

Vervormingsresolutie

De maximale vervorming bedraagt 1/±300.000

De relatieve fout van de verplaatsingsindicatiewaarde

Binnen 1% van de aangegeven waarde

Verplaatsingsresolutie

0,05 μm

Instelbereik krachtcontrolesnelheid

0,05-10%FS/S

Relatieve fout van krachtcontrolesnelheid

Binnen 1% van ± van de ingestelde waarde

Het aanpassingsbereik van de vervormingssnelheid

0,05—10%FS/S

Relatieve fout van de vervormingscontrolesnelheid

Binnen 1% van ± van de ingestelde waarde

Instelbereik straalsnelheid

0,01-350 mm/min

Effectieve rekruimte (zonder klemmen)

800 mm

Effectieve testbreedte

430 mm

Afmetingen van de hoofdmotor (lengte×breedte×hoogte)

1000×1500×2000mm

Locatiebezetting (lengte× breedte× hoogte)

1000×2550×2000mm

Voeding

AC220V ± 10 PHz, 1,5 kW

Gewicht van de hoofdeenheid

Ongeveer. 1500kg
