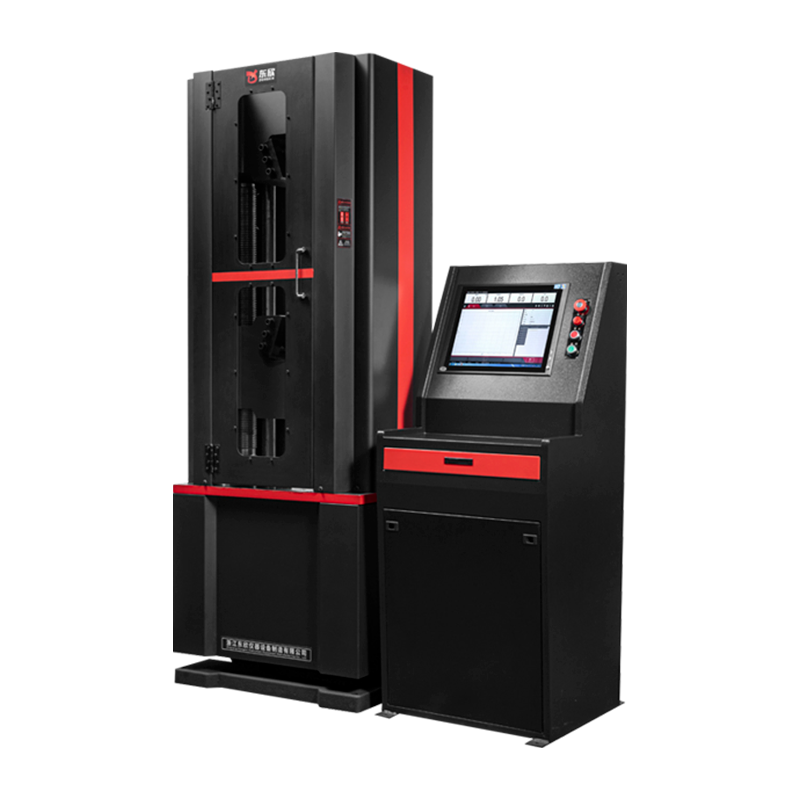

WAW-100/300/600/1000B Microcomputergestuurde elektrohydraulische servo Universele materiaaltestmachine

Project/Indicator/Model

WAW-100B

WAW-300B

WAW-600B

WAW-1000B

Maximale belasting

100 kN

300 kN

600 kN

1000 kN

Effectief bereik

4%-100%V · S

Machinenauwkeurigheid testen

Niveau 1

Structuur

6 kolommen, bekken externe cilinder, volledig open bekken

Totaal motorvermogen

Wisselstroom 380 V ± 10%, 1,5 kW

Relatieve fout van de indicatie

±1%

Hefsnelheid van de onderkaak

300 mm/min

De maximale afstand van de geëxtrudeerde ruimte

650 mm

650 mm

680 mm

700 mm

Maximale klembreedte van platte preparaten

75 mm

75 mm

80 mm

90 mm

Klemdikte van platte preparaten

0-15 mm

0-15 mm

0-20 mm

0-40 mm

Grijpdiameter van het ronde monster

Φ6-20 mm

Φ10-28mm

φ13-36mm

φ14-40mm

De maximale afstand tussen de steunpunten van de buigtest

300 mm

300 mm

300 mm

300 mm

Maximale slag van de cilinderzuiger

200 mm

200 mm

200 mm

200 mm

Effectieve ruimte tussen de twee pijlers

350 mm

400 mm

450 mm

490 mm

Schakelkast (LxBxH)

600x650x1400mm

Gewicht schakelkast kg

300

Hoofdunit (lengte x breedte x hoogte)

580x440x1700

630x460x1800

700x510x2000

780x540x2120

Het nettogewicht van de hele machine is kg

1100

1300

1600

2100
